Grandstream HandyTone

Der VoIP-Adapter Grandstream HandyTone gibt Ihnen die Möglichkeit, analoge Endgeräte mit Voice Over IP zu betreiben. Auf dieser Seite werden Sie angeleitet, wie Sie Ihren Grandstream HandyTone Adapter konfigurieren.

1. Schließen Sie den Grandstream HandyTone HT701 Adapter an Ihr Netzwerk und das Stromnetz an. Verbinden Sie die Phone-Buchse mit einem analogen Telefon. Legen Sie in Ihrem NetCologne Cloud PBX Konto ein neues Ziel als „Anderes Gerät“ an.
2. Finden Sie die IP Adresse Ihres Grandstream VoIP Adapters heraus. Die geht beispielsweise über das Sprachmenu des Geräts. Wählen Sie dazu am analogen Telefon „***“ und anschließend die „02“. Ihnen wird dann die IP Adresse auf Englisch vorgelesen. Geben Sie diese bitte in die Browserleiste Ihres Computers ein. Alternativ können Sie auch Netzwerkscanner oder die Adresstabelle ihres Routers nutzen.

9. Bestätigen Sie die getätigten Eingaben mit „Apply“.
10. Klicken Sie den Button „Reboot“. Der Adapter startet jetzt neu. Nach dem erfolgreichen Neustart sollte das Gerät in Ihrem Cloud PBX Konto als „Online“ angezeigt werden. Sie können jetzt Faxe und Telefonate über den VoIP Adapter führen.

Hinweis: Bitte beachten Sie, dass der Grandstream HT801 nicht mit allen Fax-Geräten einwandfrei zusammenarbeitet.

Wichtig ist, dass Sie im Menu des Fax-Geräts - wenn möglich - die Geschwindigkeit des Modems auf 9,6 kbit/s stellen. Außerdem sollten Sie als Fax-Modus VoIP auswählen, dies ist beispielsweise bei Multifunktionsgeräten der Firma Samsung möglich. Führen Sie anschließend die folgende Konfiguration des HT801 durch.

1. Schließen Sie den HT801 Adapter an Ihr Netzwerk und das Stromnetz an. Verbinden Sie die Phone-Buchse mit einem analogen Telefon. Legen Sie in Ihrem NetCologne Cloud PBX Konto ein neues Ziel als "Anderes Gerät" an.
2. Finden Sie die IP Adresse Ihres Grandstream VoIP Adapters heraus. Dies geht beispielsweise über das Sprachmenu des Geräts. Wählen Sie dazu am analogen Telefon "***" und anschließend die "02". Ihnen wird dann die IP Adresse auf Englisch vorgelesen. Geben Sie diese bitte in die Browserleiste Ihres Computers ein. Alternativ können Sie auch Netzwerkscanner oder die Adresstabelle ihres Routers nutzen.

3. Geben Sie im erscheinenden Eingabefeld das Passwort "admin" ein.

4. In der Registerkarte „Basic Settings“ passen Sie bitte die Einstellungen für die Zeitzone wie in der Grafik angezeigt an.

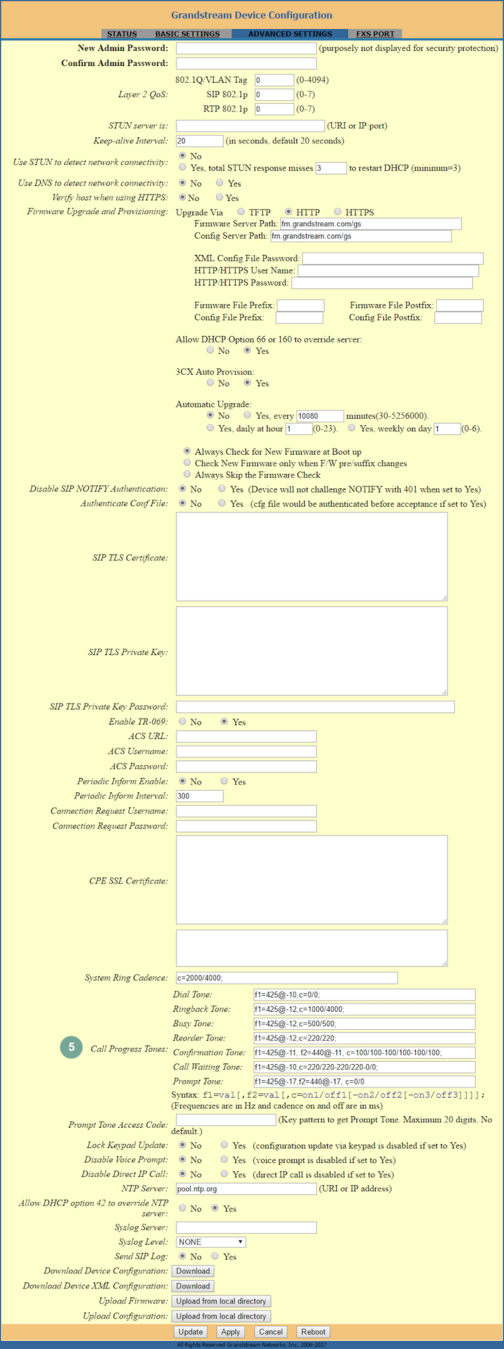

5. Wechseln Sie nun zur Registerkarte „Advanced Settings“ und passen Sie dort folgende Daten an:

Dial Tone: f1=425@-10,c=0/0;
Ringback Tone: f1=425@-12,c=1000/4000;
Busy Tone: f1=425@-12,c=500/500;
Reorder Tone: f1=425@-12,c=220/220;
Confirmation Tone: f1=425@-11, f2=440@-11, c=100/100-100/100-100/100;
Call Waiting Tone: f1=425@-10,c=220/220-220/220-0/0;
Prompt Tone: f1=425@-17,f2=440@-17, c=0/0

6. Wechseln Sie zur Registerkarte "FXS Port" und fügen Sie dort die folgenden Parameter ein:

Account Active: "Yes"
Primary SIP Server: sip.plusnet.de

7. Unter Punkt 7 fügen Sie bitte folgende Daten ein:

SIP User ID: [Username aus den SIP Zugangsdaten Ihres Cloud PBX Kontos]
Authentication ID: [Username aus den SIP Zugangsdaten Ihres Cloud PBX Kontos]
Authentication Password: [Passwort aus den SIP Zugangsdaten Ihres Cloud PBX Kontos]

8. Ändern Sie bitte „Send Hook Flash Event zu "Yes".
9. Ändern Sie Fax Mode: T.38
10. Ändern Sie

SLIC Setting: Germany
Caller ID Scheme: ETSI-FSK prior to ringing with LR+DTAS

11. Ändern Sie

Hook Flash Timing: minimum 80, maxiumum 80, On Hook timing: 80,
Disable LEC: Yes
Disable Network Echo Suppressor: Yes

12. Ändern Sie

Ring Frequency: 25

13. Bestätigen Sie die getätigten Eingaben mit „Apply“.
14. Klicken Sie den Button „Reboot“. Der Adapter startet jetzt neu. Nach dem erfolgreichen Neustart sollte das Gerät in Ihrem Cloud PBX Konto als „Online“ angezeigt werden.

Sie können jetzt Faxe und Telefonate über den VoIP Adapter führen.
